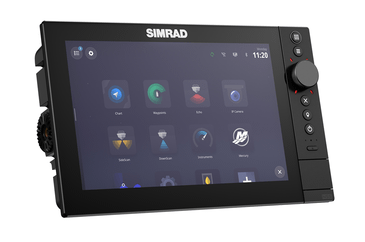

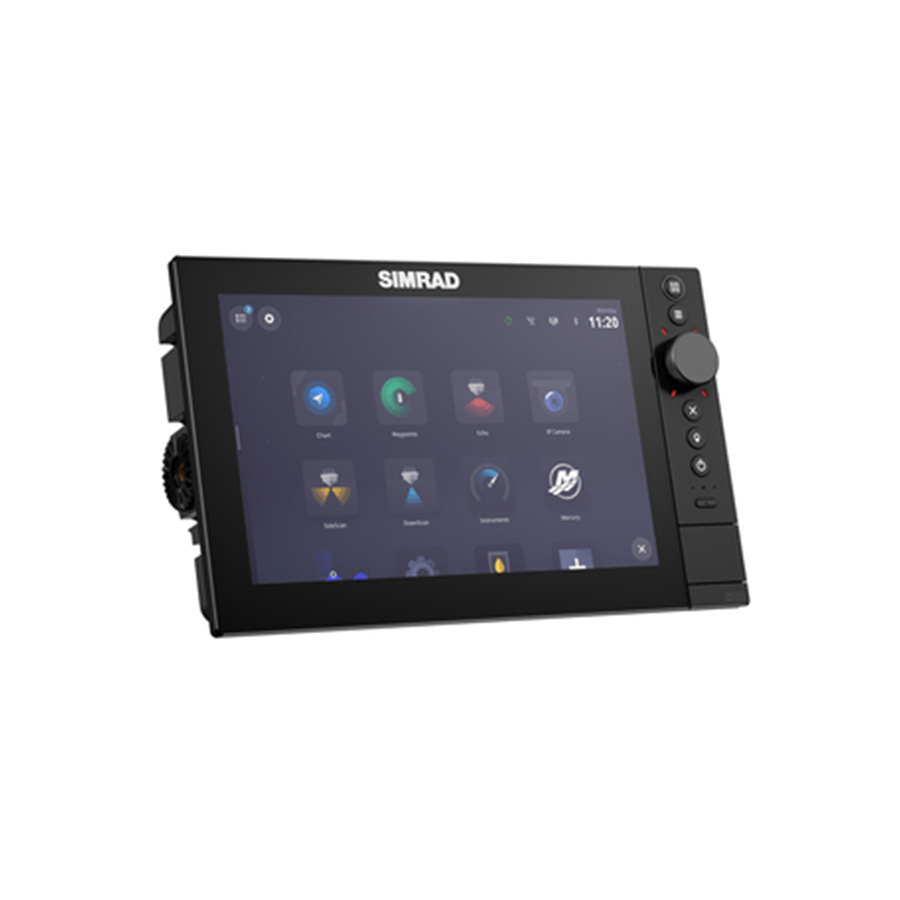

Simrad NSS® 4-10 Multifonksiyon Ekran

Güçlü Performans ve Modern Kontrol

İçten ve dıştan yeniden tasarlanan Simrad NSS® 4-10, önceki nesline kıyasla daha şık, daha hızlı ve daha akıcı bir kullanım deneyimi sunmak üzere geliştirilmiştir.

Dokunmatik ekran, döner kontrol kadranı ve tuş takımı; farklı kullanım koşullarında cihaz üzerinde hassas ve pratik kontrol sağlar. Hibrit kontrol yapısı sayesinde navigasyon, sonar ve diğer fonksiyonlara hızlı bir şekilde erişilebilir.

Cihazın Qualcomm® 8 çekirdekli işlemcisi, hızlı veri işleme, akıcı ekran geçişleri ve daha hızlı sistem güncellemeleri sağlayarak genel kullanım performansını artırır.

10 İnç Yüksek Parlaklıklı Ekran

NSS® 4-10, 1280 × 800 piksel çözünürlüğe sahip 10 inç dokunmatik ekranıyla geniş ve net bir görüntüleme alanı sunar.

1200 nit ekran parlaklığı ve geniş görüş açıları sayesinde harita, sonar görüntüleri ve tekne verileri farklı ışık koşullarında rahatlıkla takip edilebilir.

Ekranın 80° yatay ve 80° dikey görüş açısı, farklı bakış noktalarından net görüntü elde edilmesine yardımcı olur.

Gelişmiş Sonar ve Görüntüleme Teknolojileri

NSS® 4-10, uyumlu transducer ve sonar sistemleriyle birlikte gelişmiş sonar teknolojilerini destekler. Çift 9 pinli Xsonic® sonar bağlantısı, 1 kW RMS'ye kadar CHIRP sonar desteği sunar.

Düşük, orta ve yüksek CHIRP frekanslarının yanı sıra uyumlu sistemlerle gelişmiş görüntüleme özelliklerinden de yararlanılabilir.

Desteklenen teknolojiler arasında:

• CHIRP Sonar
• DownScan™ Imaging
• SideScan™ Imaging
• Active Imaging™ HD

yer alır.

Active Imaging™ HD, su altındaki yapıların, hedeflerin ve çevresel detayların daha net ve ayrıntılı şekilde görüntülenmesine yardımcı olur.

NSS® 4-10 ayrıca S3100 ve S5100 ağ sonar modülleriyle uyumludur. Böylece sistem, ihtiyaçlara göre daha gelişmiş sonar çözümleriyle genişletilebilir.

Gelişmiş Navigasyon Sistemi

Dahili 10 Hz GNSS alıcısı, GPS ve GLONASS'ın yanı sıra Galileo, BeiDou ve QZSS uydu sistemlerini destekler. SBAS/WAAS desteği sayesinde konumlandırma performansı daha da geliştirilebilir.

NSS® 4-10, kapsamlı navigasyon verilerinin saklanması ve yönetilmesi için geniş bir kapasite sunar:

• 10.000 waypoint
• 125 rota
• 75 kayıtlı iz
• 75.000 trackpoint

Bu kapasite, uzun rotaların ve kapsamlı seyir verilerinin düzenli şekilde yönetilmesine olanak tanır.

Autopilot Entegrasyonu

NSS® 4-10, uyumlu NAC-1, NAC-2, NAC-3 ve NAC-D autopilot sistemleriyle birlikte çalışabilir.

Desteklenen direksiyon modları arasında:

• Heading Hold
• No Drift
• Follow Track
• Navigation

bulunur.

Ayrıca farklı seyir senaryoları için çeşitli manevra desenleri desteklenmektedir:

• U dönüşü
• C dönüşü
• Spiral
• S dönüşü
• Kare
• Zikzak
• Derinlik

Radar, AIS ve Tekne Sistemleriyle Entegrasyon

NSS® 4-10, tekne üzerindeki uyumlu elektronik sistemleri tek bir merkezden yönetmeye yardımcı olur.

NMEA 2000® bağlantısı üzerinden AIS verileri alınabilir. CZone® dijital switching sistemleriyle entegrasyon sayesinde uyumlu tekne sistemleri cihaz üzerinden kontrol edilebilir.

Ayrıca uyumlu ONVIF IP kameralar ve FLIR® kamera sistemleri NSS® 4-10 ekranından görüntülenebilir.

Gelişmiş Bağlantı Seçenekleri

Cihaz; farklı deniz elektroniği sistemleriyle bağlantı kurmak için çeşitli iletişim seçenekleri sunar.

• Wi-Fi 5
• Gigabit Ethernet
• NMEA 2000®
• Bluetooth 4.0 Classic
• 2 × microSD® kart yuvası
• Video girişi

İki adet microSD® kart yuvası sayesinde harita kartları ve kullanıcı verileri için genişletilebilir depolama imkânı sunulur.

Deniz Koşullarına Uygun Tasarım

NSS® 4-10, deniz ortamının zorlu koşullarına dayanacak şekilde tasarlanmıştır. IPX6 ve IPX7 su geçirmezlik derecesi, cihazın farklı deniz koşullarında güvenilir şekilde kullanılmasına yardımcı olur.

-15°C ile 55°C arasındaki çalışma sıcaklığı ve -20°C ile 60°C arasındaki depolama sıcaklığı aralığı, farklı çevresel koşullarda kullanım imkânı sunar.

Teknik Özellikler

Ekran

• Ekran boyutu: 10 inç
• Çözünürlük: 1280 × 800 piksel
• Parlaklık: 1200 nit
• Görüş açısı: 80° üst/alt, 80° sol/sağ
• Arka aydınlatma: Beyaz

Fiziksel Özellikler

• Yalnızca ekran ölçüleri: 287,9 × 176,1 × 79,6 mm
• Braket ile ölçüler: 315,8 × 196,5 × 79,6 mm
• Ağırlık: 1,8 kg
• Montaj: Braket montajı ve arka montaj
• Braket: Dahil

Elektrik

• Besleme gerilimi: 12/24 V DC
• Çalışma gerilimi: 10–31,2 V DC
• Maksimum güç tüketimi: 28 W
• Önerilen sigorta: 5 A

Çevresel Özellikler

• Çalışma sıcaklığı: -15°C – 55°C
• Depolama sıcaklığı: -20°C – 60°C
• Su geçirmezlik: IPX6 / IPX7
• Nem dayanımı: IEC 60945
• Şok ve titreşim: 20 G / 100.000 döngü

Bağlantılar

• Wi-Fi: Wi-Fi 5
• Ethernet: 1 × X-Coded M12 Gigabit Ethernet + 1 × 5 pin Ethernet
• NMEA 2000®: 1 × Micro-C port
• microSD®: 2 yuva
• Bluetooth: Bluetooth 4.0 Classic
• Video: Video girişi
• Kamera: ONVIF IP Kamera, IPCAM-1, FLIR® 232/300 serisi

Sonar

• 2 × 9 pin Xsonic® sonar portu
• 1 kW RMS'ye kadar CHIRP sonar desteği
• Düşük, Orta ve Yüksek CHIRP
• DownScan™
• SideScan™
• Active Imaging™ HD
• S3100 ve S5100 ağ sonar modülleriyle uyumluluk

Navigasyon

• Dahili 10 Hz GNSS alıcısı
• GPS
• GLONASS
• Galileo
• BeiDou
• QZSS
• SBAS / WAAS
• 32 GNSS alıcı kanalı
• Yatay konum doğruluğu: 3 m
• Güncelleme hızı: 10 Hz
• 10.000 waypoint
• 125 rota
• 75 kayıtlı track
• 75.000 trackpoint

Autopilot

• NAC-1
• NAC-2
• NAC-3
• NAC-D uyumluluğu
• Heading Hold
• No Drift
• Follow Track
• Navigation
• U dönüşü
• C dönüşü
• Spiral
• S dönüşü
• Kare
• Zikzak
• Derinlik

Sonuç

• Simrad NSS® 4-10, geniş ve yüksek parlaklıklı ekranı, güçlü işlemcisi, gelişmiş sonar ve navigasyon özellikleri, çoklu bağlantı seçenekleri ve autopilot entegrasyonuyla tekne elektroniğini tek bir merkezde birleştiren kapsamlı bir multifonksiyon ekrandır. Modern kontrol yapısı ve genişletilebilir bağlantı seçenekleri sayesinde hem kullanım kolaylığı hem de gelişmiş sistem entegrasyonu sunar.
